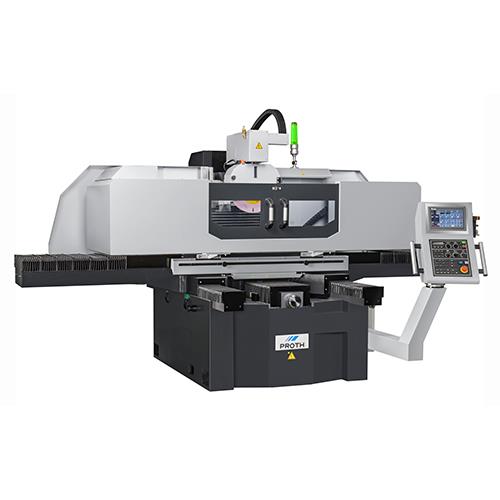

平面磨床是一種常用的機床。它對運動穩定性、換向精度和換向頻率有較高的要求。目前，平面磨床正朝著大型化、高級化方向發展。

        發展迅速——部分平面磨床工作臺往復速度達到40m / min，大型高速平面磨床具有較大的運動慣性。當它改變方向時，背壓急劇上升，造成反向沖擊，對機床產生災難性的影響。因此，問題出現了。換向穩定性已成為制約磨床工作速度和加工精度提高的重要因素。

       系統的換相方式和控制參數對換相影響起著決定性作用。平面磨床采用液壓傳動。迫切需要設計一種新型的液壓換向系統。從換相方法和控制策略的角度，討論了換相對磨床的影響。

         因為在其液壓系統中，液壓傳動平面磨床轉動時。換向閥口瞬間關閉，油路突然斷開，回油腔內的油放不出來。

        我們可以看到m和V越大。動能越大，對對易的影響越大。據金吉通介紹，對于慣性大的高速平面磨床，反向沖擊非常大，不僅影響機床的加工精度，而且阻礙機床的正常運行和使用壽命。

       人們都希望機床能實現理想的換向。所謂理想交換通常是指。在任何工況下，機床的轉速均可按理想曲線穩步降低，且不會突然改變。在閥門關閉的那一刻，速度剛好降為零，即動能全部轉化為熱能而損失。這里做一個簡單的分析和比較。目前平面磨床上采用的液壓傳動換向方式很多。

        換向閥芯與拉桿連接，通過行程換向閥實現換向。利用工作臺上的行程停車推動拉桿，實現自動換向。當工作臺移動緩慢時當閥門到達中間位置時，液壓缸左右腔是否注滿壓力油，左右腔是否注滿回油，或左右腔是否關閉，若無液壓壓力推動液壓在氣缸兩腔內，工作臺的運動停止，換向閥無法到達另一端，造成所謂的“死點”;工作臺高速移動時，出現“金機連接”提示，氣門堵塞推動控制桿，快速改變轉換閥的方向。液壓缸一個腔的壓力從工作壓力P突然下降到0，另一個腔的壓力從0突然上升到P，造成較大的反向沖擊。目前，該系統已廣泛應用于小型磨床。

       行程開關由行程限位器驅動，發出換向信號，改變行程換向閥的換向方式為電磁換向閥的換向方式。防止電磁鐵滑動該閥是換向時的“死點”，但它是一種通斷式液壓閥，可根據指令瞬間開啟和關閉，即瞬間打開或切斷回油通道。這種液壓換向系統在換向時會產生很大的影響。
